紫泥底槽青最全圖文詳解析

底槽青是紫泥类中比较纯正的品种，含矿量较少。因开采时通常处于紫泥泥层底部位置，故称底槽青。

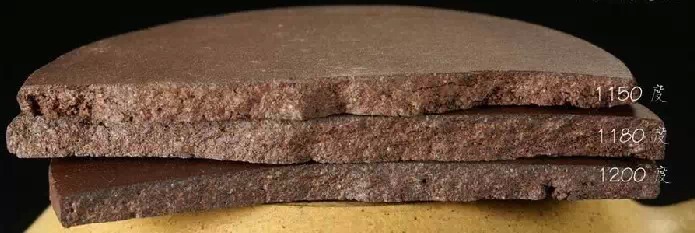

根据泥层深浅，底槽青有老、嫩之分。矿料越老白色云母碎片含量相对越多，青绿色的豆斑状（俗称“鸡眼”、“猫眼”）会随之越小，越少。矿料越老，沙性越重，成型时也越酥。相对的耐火度也越高，收缩率也越小。根据开采矿区、泥层的区别，底槽青矿料的外观质地及烧成后的胎质色泽效果等也不尽相同。

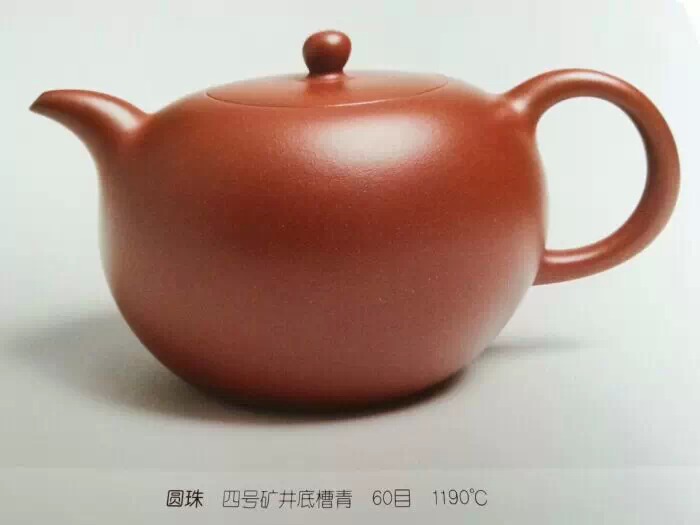

四号矿井底槽青

矿料外观呈紫褐色致密块状，比较坚硬，含有一定量的白色云母碎片，矿料上有青绿色的豆斑状。熟泥可塑性一般，成型时略酥，制作时带有一定沙性，烧成温度范围较宽。一般烧成1180～1230°C左右，收缩率4%左右。烧成后呈紫红色调，胎质呈细梨皮状，砂质细密油润，色泽纯正、沉稳。

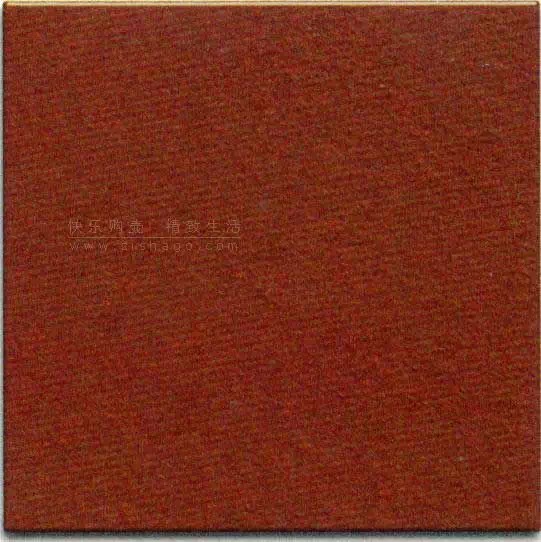

40目1190℃

40目1210℃

40目1230℃

四号矿井底槽青老泥和嫩泥对比

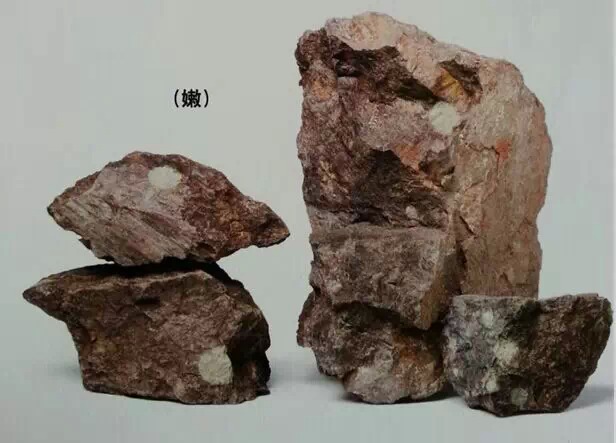

四号矿井底槽青嫩泥

矿料外观呈紫褐色致密片块状，比较坚硬，含有少量的白色云母碎片，矿料上有较多、较大的青绿色豆斑状。熟泥可塑性较好，成型时略酥，制作时带有泥沙性，烧成温度范围较宽。一般烧成1180～1220℃左右，收缩率4.5%左右。烧成后呈紫红色调，胎质呈微梨皮状，质地坚结，砂质细密光润，色泽纯正、沉稳。

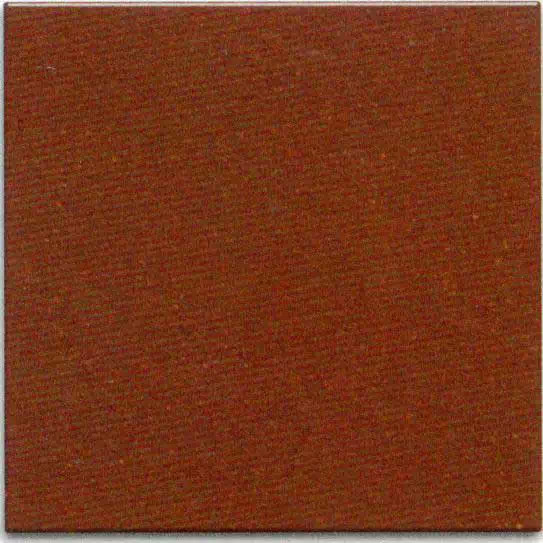

40目 1180℃

40目 1200℃

40目 1230℃

四号矿井底槽青老泥

矿料外观呈深紫褐色致密块状，质坚如石，含有一定量的白色云母碎片，矿料上有较小、较少的青绿色豆斑状，断面略呈粗砂状。熟泥可塑性略差，成型时较酥，制作时沙性较重，烧成温度范围较宽。一般烧成1 1 90～1240℃左右，收缩率3.5%左右。烧成后呈紫红色调，胎质呈梨皮状，颗粒质感较好，砂质温润，色泽效果比较丰富。

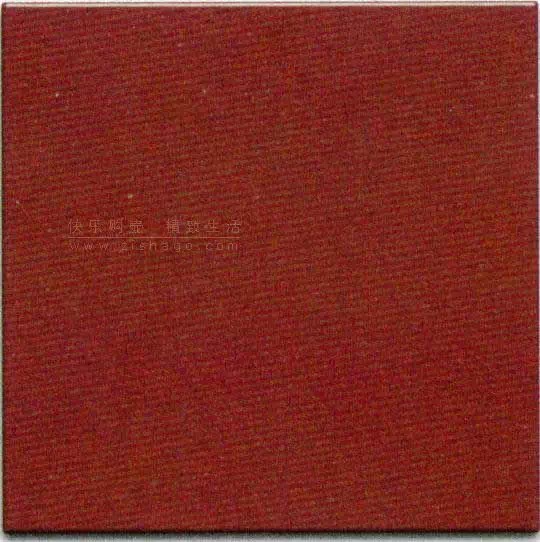

40目 1190℃

40目 1210℃

40目 1230℃

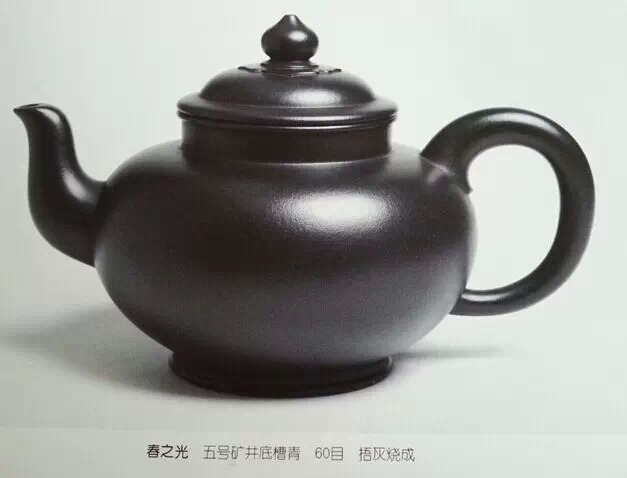

五号矿井底槽青

矿料外观呈紫褐致密块状，比较坚硬，含有一定量的白色云母碎片，矿料上有青绿色的豆斑状，通常较大的豆斑状边缘会带有较小的豆斑状。熟泥可塑性一般，成型时略酥，制作时带有一定沙性，烧成温度范围较宽。一般烧成1180-1230℃左右,收缩率5%左右。烧成后呈紫红色调，胎质呈粗梨皮状，表面颗粒密布凸起，色泽效果十分丰富。

30目 1180℃

30目 1200℃

30目 1230℃

五号矿井底槽青老泥和嫩泥对比

五号矿底槽青嫩泥矿料

外观呈紫褐色致密片块状，易碎略坚硬，含有少量的白色云母碎片，矿料上有较多、较大的青绿色豆斑状，表面有锈片状。熟泥可塑性较好，成型时略酥，制作时带有泥沙性，烧成温度范围较宽。一般烧成1180～1220℃左右，收缩率5.5%左右。烧成后呈紫红色调，胎质呈梨皮状，砂质温润细腻，色泽效果比较丰富。

五号矿井底槽青老泥矿料

外观呈深紫褐色致密块状，质坚如石，含有较多的白色云母碎片，矿料上有较小、较少的青绿色豆斑状，断面略呈粗砂状。熟泥可塑性略差，成型时较酥，制作时沙性较重，烧成温度范围较宽。一般烧成1190-1240℃左右，收缩率4%左右。烧成后呈紫红色调，胎质表面略显干涩，存留的白色云母碎片也相对较多，外观色泽纯度略差。

40目 1190℃

40目 1210℃

40目 1230℃

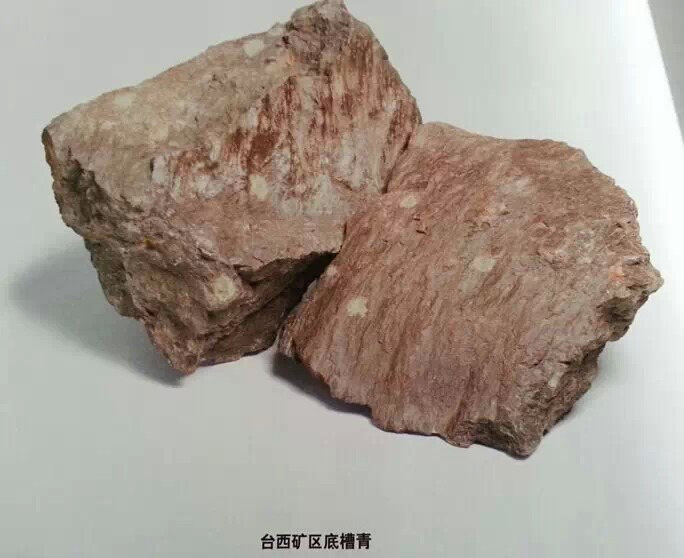

台西矿区底槽青

产于台西村露天矿。外观呈紫褐色致密块状，比较坚硬，含有一定量的白色云母碎片，矿料上有青绿色豆斑状。熟泥可塑性一般，成型时略酥，制作时带有一定沙性，烧成温度范围较宽，一般烧成1190～1220°C左右，收缩率5.5%左右，烧成后呈紫红色调，胎质呈微梨皮状，砂质细密均匀，色泽效果比较丰富。

50目 1190℃

50目 1210℃

50目 1230℃

台西矿区底槽青老泥和嫩泥对比

台西矿区底槽青嫩泥

矿料外观呈浅紫褐色致密块状，易碎略坚硬，含有少量的白色云母碎片，矿料上有较多，较大的淡青绿色豆斑状，表面有锈色。熟泥可塑性较好，成型时略酥，制作时带有泥沙性，烧成温度范围较宽，一般烧成1180～1220°C左右，收缩率5.5%左右，烧成后呈紫红色调，胎质坚结细密，呈细梨皮状，但外观色调略显单一。经一定的高温呈微暗青绿色调。

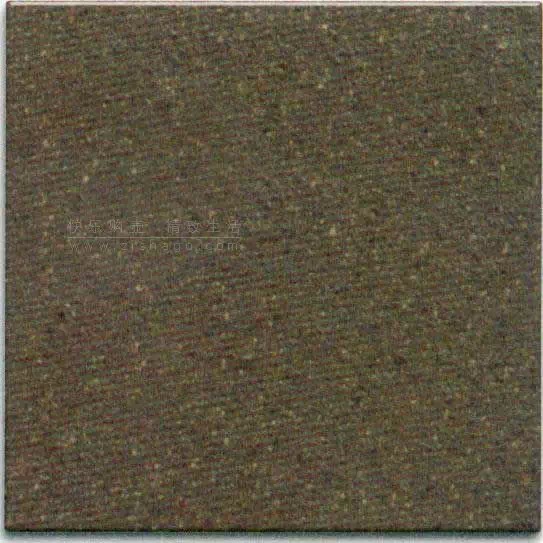

30目 1190℃

30目 1210℃

30目 1240℃

台西矿区底槽青老泥

矿料外观呈浅紫褐色致密块状，质坚如石，含有较多的白色云母碎片，矿料上有较小，较少的青绿色豆斑状，断面呈粗砂状。熟泥可塑性较差，成型时易酥开、断裂，制作时沙性较重，烧成温度范围较宽，一般烧成1200～1240°C左右。收缩率4%左右。烧成后呈紫红色调，胎质杂质相对略多，表面比较干涩，存留的白色云母碎片也较多，外观色泽纯度较差。
